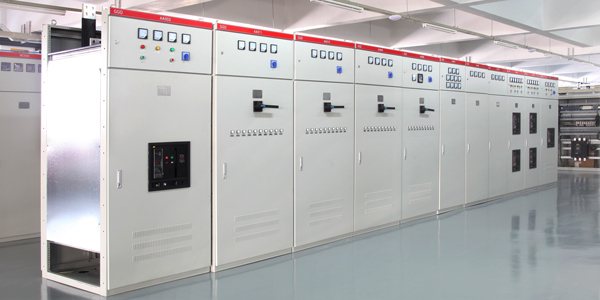

GGD低壓成套開關設備適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz,額定工作電壓380V,額定工作電流至4000A的配電系統,做為動力、照明及配電設備的電能轉換,分配與控制之用。
GGD低壓成套開關設備是根據能源部主管上級,廣大電力用戶設計部門的要求,本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高,動熱穩定性好,電氣方案靈活,組合方便、系列性、實用性強,結構新穎、防設等級高等特點。可作為低壓成套開關設備的更新換代產品使用。
GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》,GB7251《低壓成套開關設備》等標準。
技術參數
|
					 基本電氣參數  |
			|||||
|
					 型號  |

					 額定電壓(V)  |

					 額定電流(A)  |

					 額定短路開斷 電流(kA)  |

					 額定短時耐受 電流(1S)(kA)  |

					 額定峰值耐受 電流(kA)  |

|
					 GGD1  |

					 380  |

					 A 1000  |

					 15  |

					 15  |

					 30  |

|
					 B 630  |
			|||||
|
					 C 400  |
			|||||
|
					 GGD2  |

					 380  |

					 A 1500  |

					 30  |

					 30  |

					 63  |

|
					 B 1000  |
			|||||
|
					 C 2000  |
			|||||
|
					 GGD3  |

					 380  |

					 A 4000  |

					 50  |

					 50  |

					 105  |

|
					 B 3150  |
			|||||
|
					 C 2500  |
			|||||
